Tastaturii Cu Membrană la comandă
Tastaturii Cu Membrană la comandă sunt subțiri și ușoare, necesitând spațiu minim pentru instalare. construite folosind materiale poliester sau policarbonat.
O echipa de designeri va sta la dispozitie. Vom livra o soluție de ultimă generație. Producția unei tastaturi cu membrană utilizează procese avansate și proprietare. În același timp, este garantat un interval complet de temperatură de funcționare de aproximativ -30°C + 85 °C.
Bernini Design a inclus serviciul de producție de tastaturi cu membrană în 2010. În trecut, clienții noștri au avut dificultăți în a găsi produse de cea mai bună calitate pe piață. Am decis să investim în echipamente profesionale pentru a oferi soluții la cheie.
CE ESTE O TASTATURĂ TIP MEMBRANĂ?

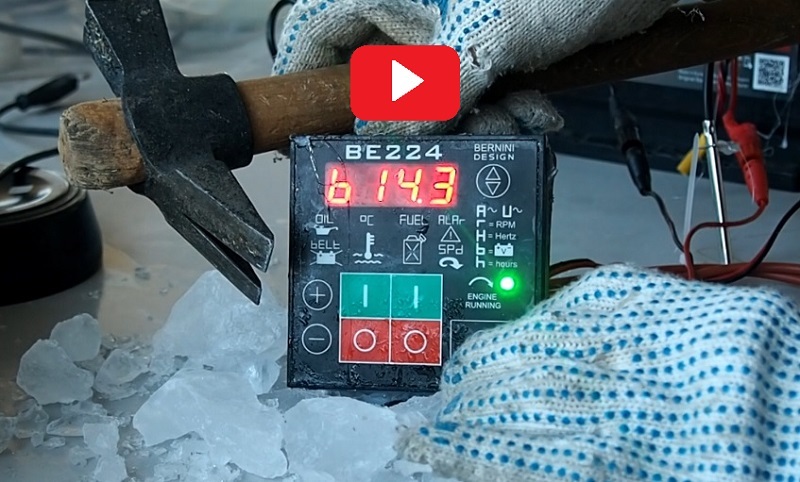

În videoclip vezi cum arată. Practic vorbind este vorba despre un panou adeziv din plastic. Dispune de butoane și zone transparente potrivite pentru indicatoare LED și afișaj. Poate include decupaje pentru mufe și conectori. Un adeziv de înaltă performanță pe stratul inferior fixează întreaga tastatură cu membrană pe carcasă. Un cablu plat transportă toate conexiunile necesare.
Forma și dimensiunile unei tastaturi cu membrană personalizate sunt nelimitate. Proiectul trebuie realizat de un inginer electronic expert.

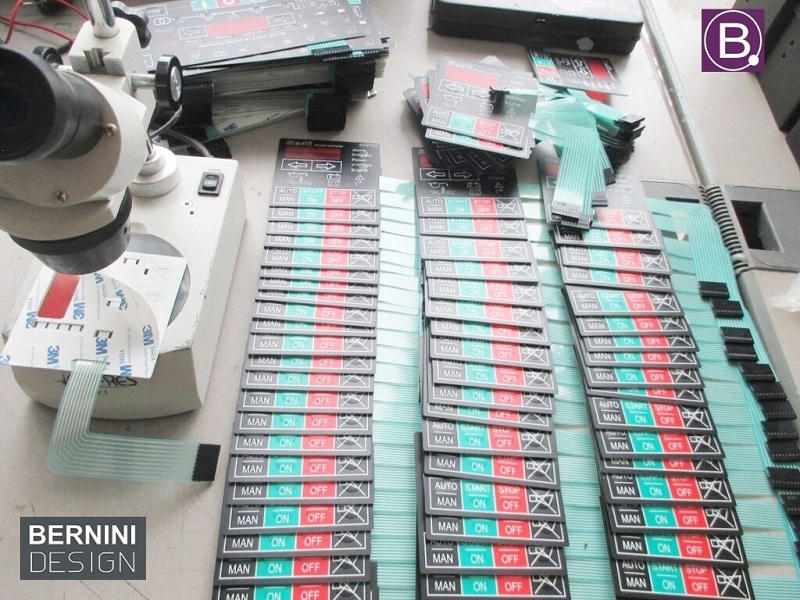

DE CE SĂ UTILIZAȚI TASTATURA CU MEMBRANĂ?
Când vine vorba de realizarea unui produs extraordinar din punct de vedere al performanței, cu o interfață ușor de utilizat, singura soluție este proiectarea și fabricarea unei tastaturi cu membrană personalizate. Aveți opțiuni largi de culori și desene.
Cel mai important dintre toate puteți obține protecție la pătrundere IP65. Dacă designul respectă anumite reguli, puteți obține o protecție IP68. Butoanele cu membrană sunt fiabile și capabile să suporte peste 200.000 de operațiuni. Dezavantajul este curentul. Pentru a interfața cu butoanele pe bază de membrană trebuie să utilizați circuite electronice avansate. Tastaturile cu membrană nu sunt recomandate pentru butoanele de urgență unde este necesară o acțiune normal închisă. În acest caz avem soluții tot timpul. Putem face o gaură rotundă și putem instala un întrerupător de siguranță electric standard.
CUM SE FACE O TASTATURĂ DE MEMBRANĂ?

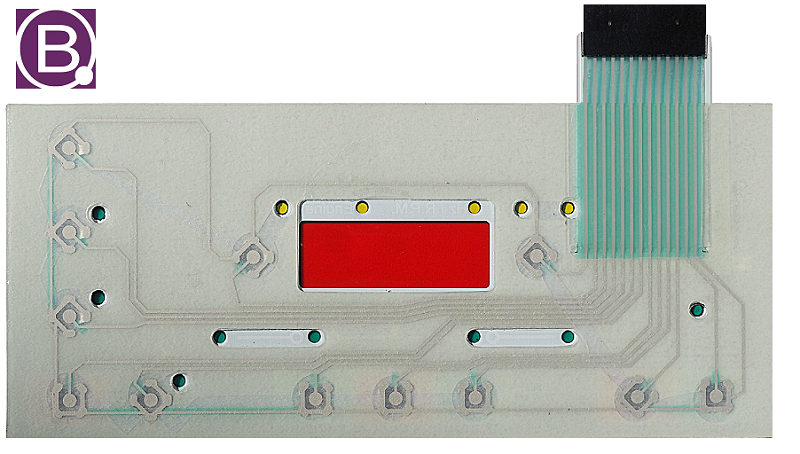

Conceptul de bază este simplu. Există 4 până la 8 straturi de materiale plastice, cum ar fi poliesterul și policarbonatul. Unele straturi joacă un rol izolator sau distanțier. Alte straturi au piste conductoare pentru butoane. Stratul exterior sau vizual prezintă imprimarea desenelor, logo-ului și simbolurilor. Următoarea imagine arată conexiunile electrice ale unei tastaturi tipice cu membrană.
Proiectarea unei tastaturi cu membrană nu este o muncă ușoară. Când vine vorba de aplicații speciale și de încredere, este necesară o atenție deosebită în realizarea canalului pentru a compensa creșterea presiunii aerului atunci când apăsați un buton. Vezi poza.
Acest lucru este critic atunci când aveți nevoie de un produs IP68. Când eliberați butonul, umiditatea poate deteriora circuitele electrice. Materialele de bază utilizate pentru realizarea tastaturilor cu membrană sunt
and
Ambii polimeri au argumente pro și contra. Din cauza chimiei complexe a acestor materiale, este dificil de explicat toate detaliile. Avem experiența de a alege materialul potrivit în funcție de aplicația finală.

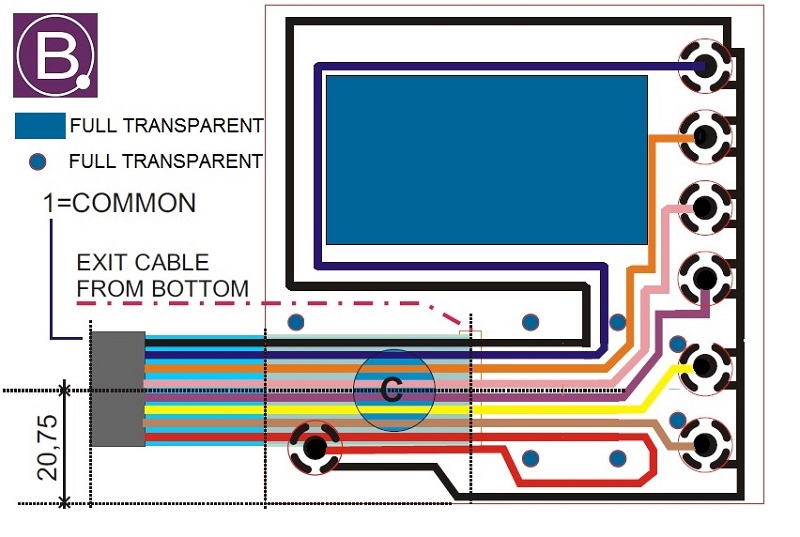

O SCHEMA DE CABLARE TIPICĂ A TASTATURILOR DE MEMBRANĂ
Tipurile comune de tastaturi cu membrană oferă diverse soluții pentru circuitele electrice. Butoanele de apăsare au un circuit normal deschis (n.o.). Aceasta înseamnă că contactul se închide atunci când apăsați butonul. Iată un exemplu de șapte butoane (n.o.) conectate la un singur terminal comun de conectare. Pentru fiecare buton N.O., conexiunile pot fi complet izolate. Cu toate acestea, utilizarea unei singure conexiuni comune este de obicei o opțiune mai accesibilă, care reduce numărul de conexiuni.
Majoritatea aplicațiilor pentru butoanele N.C.(normally-closed) sunt în circuite de siguranță. Cu toate acestea, pentru multe aplicații sunt necesare un curent mai mare de 100 mA și un circuit deschis de 250 V. Nu există o modalitate economică de a face acest lucru cu tehnologia cu membrane. Dar, o soluție interesantă este să faci o gaură rotundă. Veți introduce un întrerupător de siguranță standard de înaltă calitate. În același mod, puteți face orice fel de decupaje potrivite pentru conectori speciali și alte dispozitive.

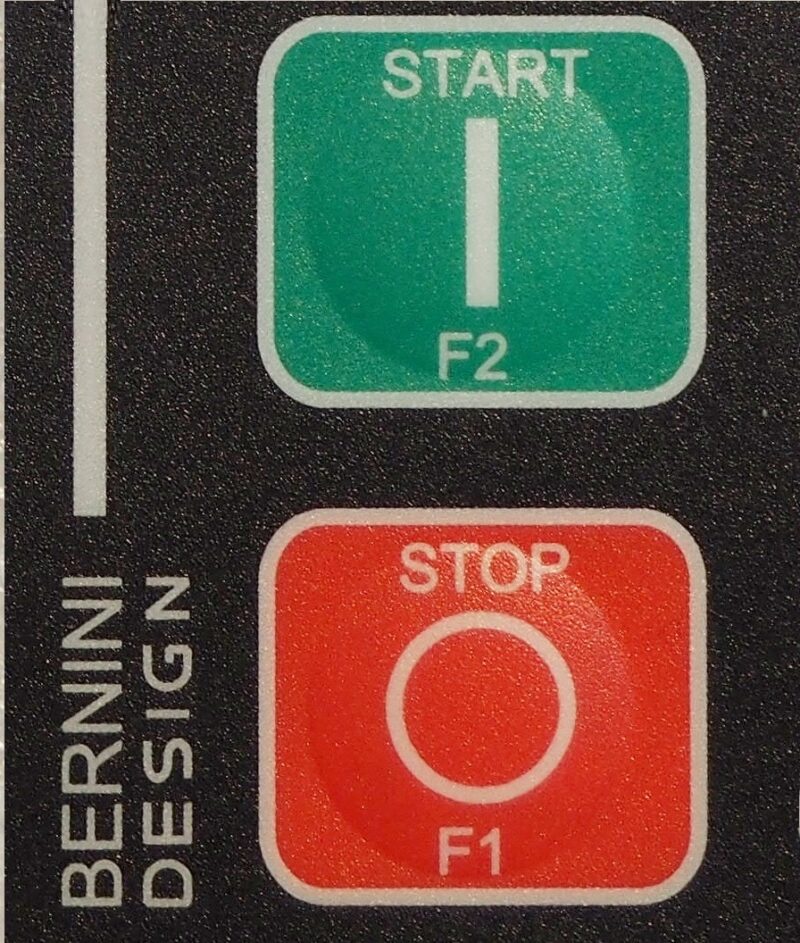

BUTOANE PREFORMATE
Din punct de vedere mecanic, un proces termic dă forma butonului. în acest fel, simți acțiunea mecanică a butonului. Între plastic și circuitul electric, există o cupolă metalică. În unele cazuri se folosește o cupolă din plastic. Cu alte cuvinte, putem oferi soluția potrivită pentru aplicarea finală. Acesta ar putea fi un echipament medical sau un controler industrial.

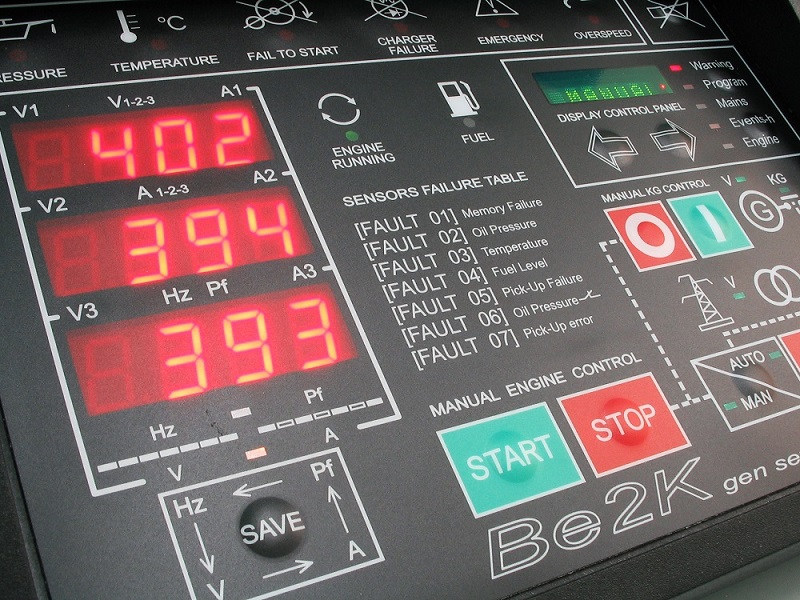

Designul membranei face utilizatorului să înțeleagă ușor semnificația funcțiilor.
TOATE DESENELE ȘI SIMBOLULE SUNT IMPRIMATE PE FATEA INTERIORĂ A PLASTICULUI TRANSPARENT.
Procedând astfel, utilizarea continuă a butoanelor nu va deteriora desenele.

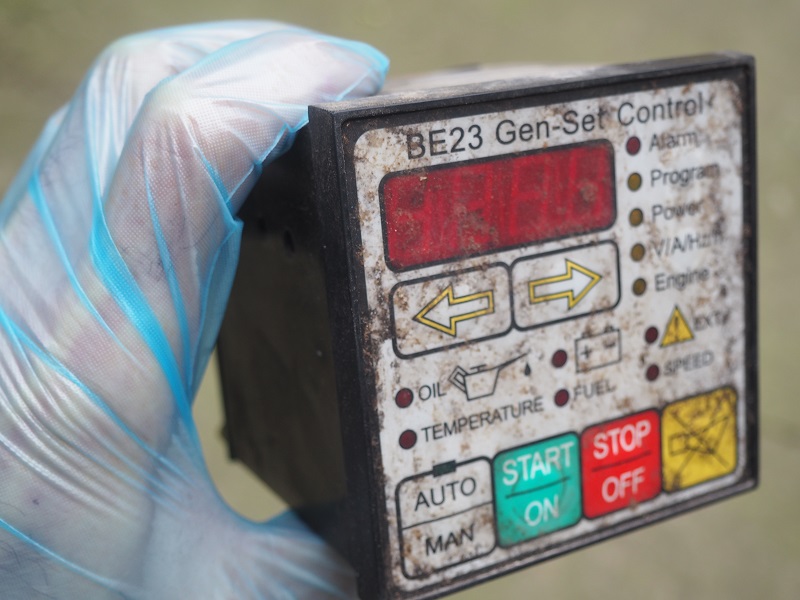

Așa arată ca o tastatură după 22 de ani de utilizare.
Această unitate de control a funcționat timp de 180.000 de ore (22 de ani) într-o fermă de animale. Tastatura încă funcționează perfect Defecțiunea a fost la afișajele luminoase.
PROIECTAM PENTRU VOI
Produsele noastre sunt adaptate nevoilor dumneavoastră, iar pentru clienții noștri derulăm sisteme de cumpărare spot, stocare, pentru orice eventualitate, și sisteme de comandă programată. Îmbunătățirile continue și atenția noastră pentru calitate sunt fundamentale pentru tot ceea ce producem.
Puteți fi siguri că tastaturile dumneavoastră cu membrană au fost fabricate la cele mai înalte standarde. Calitatea tastaturii cu membrană este obsesia noastră zilnică. Producem și tastaturi din cauciuc siliconic. Chimia de bază este cauciucul siliconic metil vinil umplut cu un procent de materiale speciale pentru a crește performanța de frecare, temperatură, rezistență la ozon, rezistență la UV, șocuri repetate și așa mai departe.

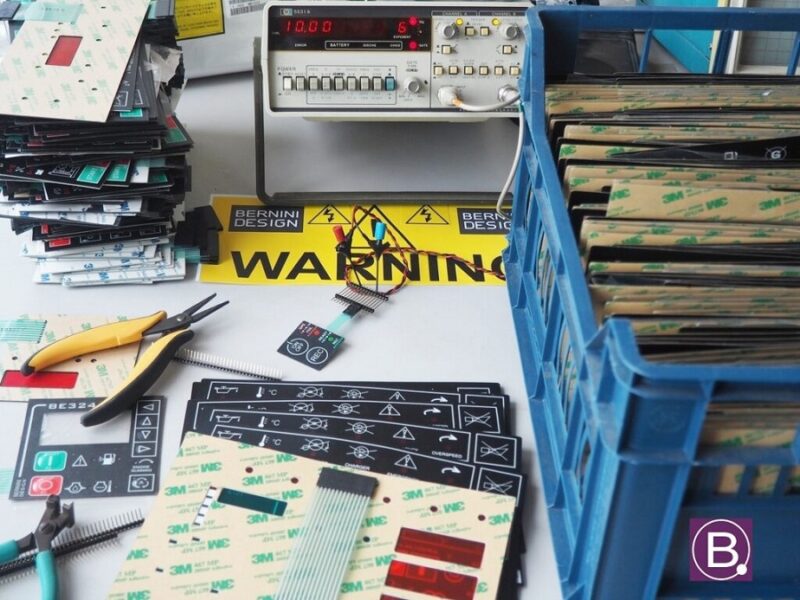

Cât costă realizarea unui design de tastatură cu membrană?
Designul desenului, numărul de taste, numărul de piese necesare, dimensiunea totală în centimetri pătrați și alți factori minori determină costul unei tastaturi cu membrană personalizate. Exemplele de costuri de dezvoltare sunt clasificate în 3 categorii: „A”, „B” și „C”.În secțiunea următoare, veți găsi costurile de dezvoltare și prețul pe centimetru pătrat pentru fiecare categorie. Prețurile se referă la tastaturi cu suport flexibil și cablu plat flexibil cu conector de pas de 2,54 mm. Versiunile speciale de tastatură cu membrană necesită o evaluare complexă. Trimite-ne desenul tău și vom fabrica un produs profesional. Oferim și servicii de design industrial la prețuri rezonabile.
EXEMPLE DE PRET
Prețurile sunt pur informative și nu includ transportul. Pentru a obține o ofertă oficială, trimiteți un e-mail la bernini@bernini-design.com

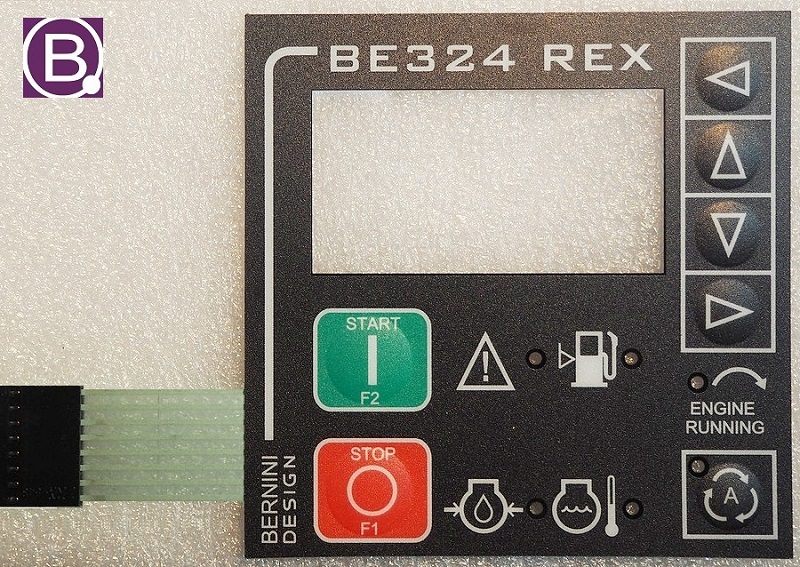

CATEGORIA „A”
PÂNĂ 8 BUTONE

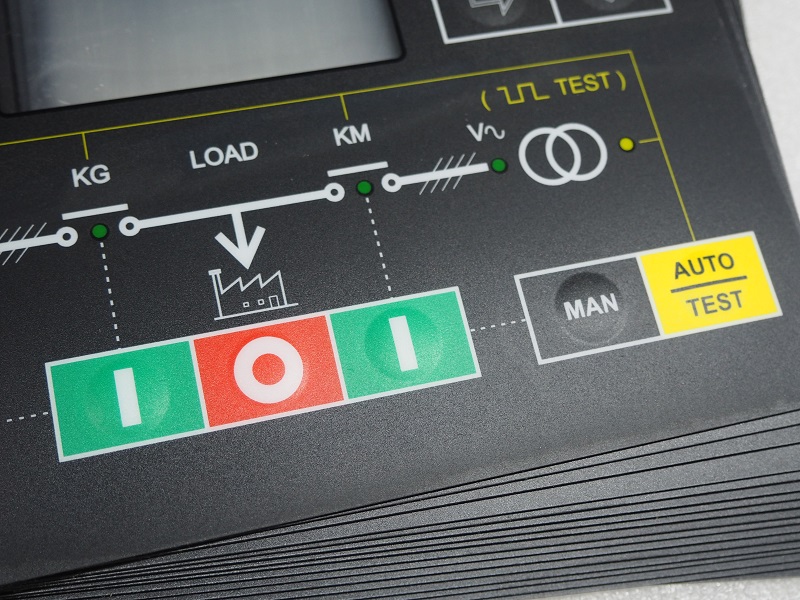

FEREASTRĂ TRANSPARENTĂ PENTRU DISPLAY/ 6 LEDs

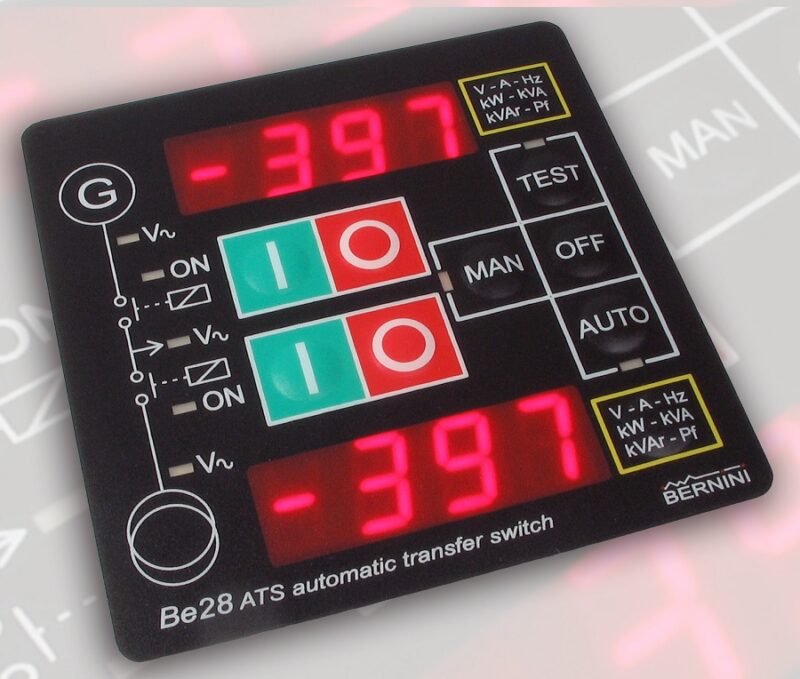

DIMENSIUNI MAX 100X100mm
EXEMPLU
METAL OR POLY DOME
EXEMPLU
TOOLING COST +5 FREE SAMPLES 299€
Preţ x 100 buc.: 3.9€/fiecare

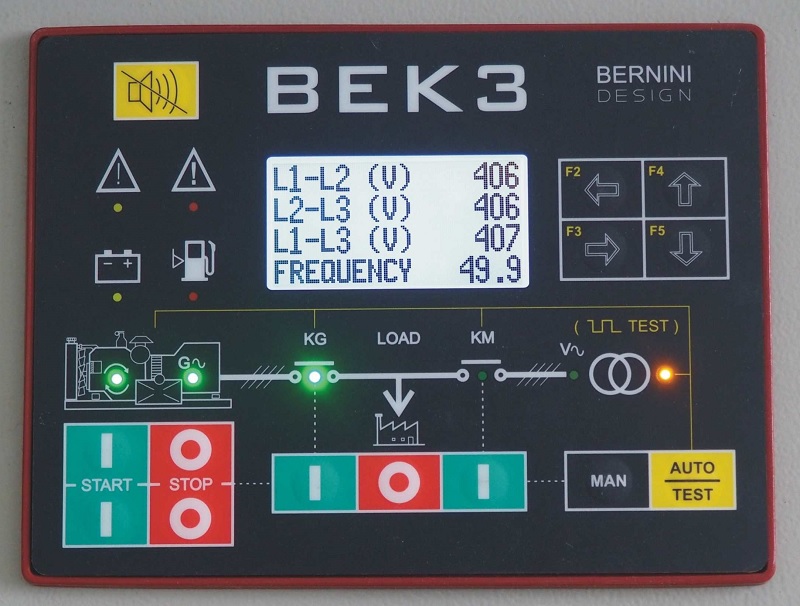

CATEGORIA „B”
PÂNĂ 12 BUTONE
EXEMPLU
FEREASTRĂ TRANSPARENTĂ PENTRU DISPLAY/ 8 LEDs
DIMENSIUNI MAX 120X120mm
EXEMPLU
METAL OR POLY DOME
120mm FLEX CABLU
TOOLING COST + FREE 5 SAMPLES
349€
Preţ x 100 buc.: 7€/fiecare
CATEGORIA „C”
PÂNĂ 24 BUTONE
FEREASTRĂ TRANSPARENTĂ PENTRU DISPLAY/ 24 LEDs
DIMENSIUNI MAX 300X300mm
EXEMPLU
METAL OR POLY DOME
200mm FLEX CABLU
TOOLING COST + 5 FREE SAMPLES
449€
Preţ x 100 buc.: 9€/fiecare
